百級、千級、萬級層流送風天花設計規范

百級、千級、萬級層流送風天花設計規范

一、概述

層流送風天花系統是潔凈室設計中至關重要的組成部分，百級千級萬級層流送風天花作用在于確保室內空氣的潔凈度。根據潔凈度等級的不同，層流送風天花系統分為百級、千級、萬級三個等級。本規范旨在對百級、千級、萬級層流送風天花的設計提出具體要求和指導。

二、層流送風天花設計原則

潔凈度要求：百級層流送風天花適用于高度潔凈的環境，如手術室、精密實驗室等；千級適用于潔凈度要求較高的環境，如電子制造車間；萬級適用于一般潔凈環境。

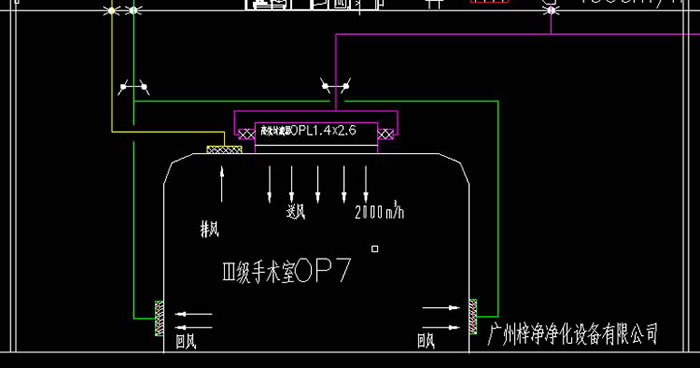

氣流組織：層流送風天花應采用垂直層流或水平層流，保證氣流均勻穩定，無渦流和死角。

過濾效率：根據潔凈度等級要求，選擇相應效率的過濾器，如百級潔凈室應采用HEPA高效過濾器。

風速控制：百級層流送風天花風速應控制在0.4-0.5m/s，千級控制在0.3-0.4m/s，萬級控制在0.2-0.3m/s。

材料選擇：層流送風天花材料應具有良好的耐腐蝕性、防火性能和易清潔性。

三、設計內容

系統布局：

根據潔凈室的空間布局和設備布置，確定層流送風天花的位置和數量。

考慮到潔凈室的功能分區，合理規劃氣流路徑。

風量計算：

根據潔凈度等級和空間體積，計算所需風量。

考慮到氣流分布和設備散熱，對風量進行校核。

過濾器選擇：

根據潔凈度等級要求，選擇相應效率的過濾器。

考慮過濾器更換的便捷性，便于維護。

風管設計：

選擇合適的風管材質，如不銹鋼、鋁塑復合風管等。

確保風管連接嚴密，防止泄漏。

控制系統：

設計合理的控制系統，實現風速、壓力等參數的自動調節。

考慮到能耗和環保，優化控制系統。

四、施工要求

施工前準備：

確認施工圖紙和材料設備符合設計要求。

清潔施工現場，確保無塵埃和污染物。

施工過程：

按照設計圖紙進行施工，確保安裝位置和角度準確。

連接風管和過濾器，確保連接嚴密。

系統調試：

調試層流送風天花系統的風速、壓力等參數，確保其符合設計要求。

進行全面的性能測試，如風速分布、漏風率等。

五、結語

百級、千級、萬級層流送風天花設計規范是潔凈室設計的重要依據。本規范對層流送風天花的設計提出了具體要求和指導，旨在確保潔凈室達到預期的潔凈度和穩定性。設計人員、施工人員和相關管理人員應嚴格遵守本規范，以保證潔凈室的建設質量。
